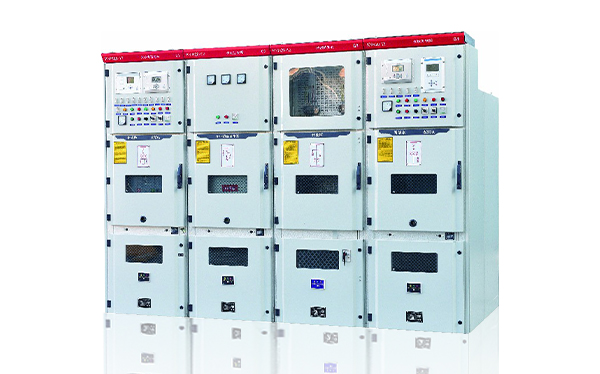

KYN28-12(Z) 新型铠装移开式交流金属封闭开关设备
New armored removable AC metal-enclosed switchgear
概述
KYN28-12(Z) (GZS1) 型铠装移开式交流金属封闭开关设备 ( 以下简称“开 关设备”) 它适用于三相交流 50Hz 电力系统，用于接受和分配电能并对电路 实行控制、保护及监测。 本产品符合标准：GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高 压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压 1kV 及 以上交流金属封闭开关设备和控制设备》。
型号含义
| K | 真空断路器 |
| Y | 额定电压 (kV) |
| N | 设计序号 |
| 28 | 户内 |
| 12 | 移开式 |
| Z | 金属铠装式 |
使用环境条件
● 周围空气温度：高温度 +40℃，低温度 -15℃；
● 相对湿度：日平均相对湿度≤ 95%，日平均水蒸气压力不超过 2.2KPa; 月平均相对湿度≤ 90%；月平均水蒸气压力不超过 1.8KPa；
● 海拔高度：≤ 1000m；
● 地震强度：不超过 8 级；
● 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
● 无剧烈振动场所； 注： 超出 GB3906 规定的正常条件下使用时，由用户和本公司协商。
主要技术参数
| 项目 | 单位 | 参数 | |
| 额定电压 | kV | 3.6、7.2、12 | |
| 额定频率 | Hz | 50 | |
| 断路器额定电流 | A | 630、1250、1600、2000、2500、3150、4000 | |
| 开关设备额定电流 | A | 630、1250、1600、2000、2500、3150、4000 | |
| 额定短时耐受电流(4S) | kA | 20、25、31.5、40 | |
| 额定峰值耐受电流(峰值) | kA | 50、63、80、100 | |
| 额定短路开断电流 | kA | 20、25、31.5、40 | |
| 额定短路关合电流(峰值) | kA | 50、63、80、100 | |
| 额定绝缘水平 1min工频耐受电压 | 极间、极对地间 | kV | 24、32、42 |
| 断口间 | kV | 24、32、42 | |
| 雷电冲击 耐受电压(峰值) | 极间、极对地间 | kV | 40、60、75 |
| 断口间 | kV | 46、70、85 | |
| 防护等级 | 外壳为IP4X，隔室间、断路器室门打开时为IP2X。 | ||
