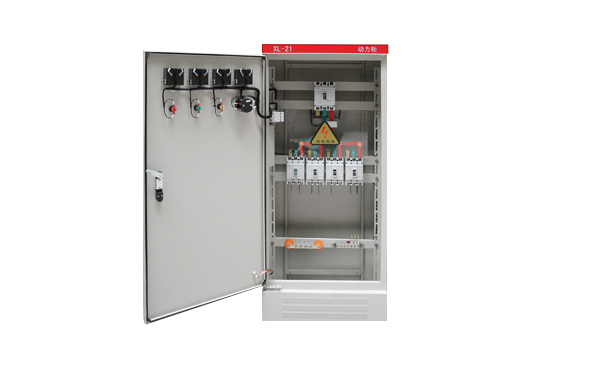

产品名称：动力柜XL
产品说明：

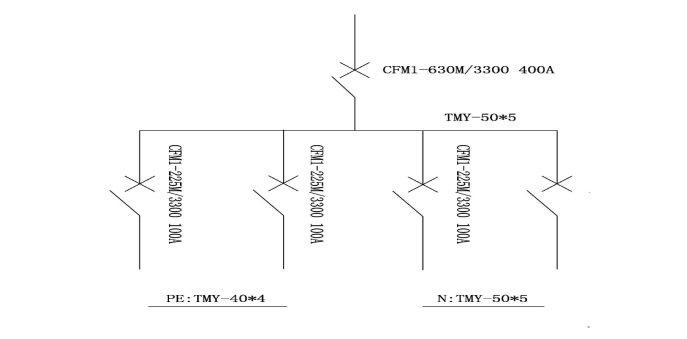

试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质） XL-400A/10KA
主要结构数据：
开关电器及元件（型号规格、材料名称及牌号、生产厂）
序号 | 元件名称 | 型号规格 | 数量 | 制造商（生产厂）/CCC证书编号 |
1 | 塑壳断路器 | CFM1-630/400A | 1 | 华通机电股份有限公司/ 2002010307026409 |
2 | 塑壳断路器 | CFM1-225/100A | 4 | 华通机电股份有限公司/ 2002010307026374 |
3 | 壳体 | XL | 1 | 张家港市天越电气有限公司/CQC10020049589 |
母线与绝缘导线（型号规格、材料名称及牌号、生产厂）
序号 | 元件名称 | 材料名称 | 型号规格 | 制造商（生产厂） |
1 | 主开关出线母排 | 铜排 | TMY-2×（40×4） | 无锡市云波铜铝材有限公司 |
2 | 母线（水平母线） | 铜排 | TMY-50×5 | 无锡市云波铜铝材有限公司 |
3 | 母线（N） | 铜排 | TMY-50×5 | 无锡市云波铜铝材有限公司 |
4 | 母线（PE） | 铜排 | TMY-40×4 | 无锡市云波铜铝材有限公司 |
绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂）
序号 | 元件名称 | 材料名称 | 型号规格 | 制造商（生产厂） |
1 | 绝缘子 | DMC | SGR | 浙江海坦机电科技有限公司 |
